La section des sorties


La section des sorties de la console de mixage présente plusieurs possibilités de raccordement :


  • MAIN, MIX, LEFT/RIGHT, STEREO… :
    Ce sont les sorties principales de la console ; on y connectera la diffusion principale ou l’enregistreur Master. Ces sorties sont symétriques.
  • GROUP, SUB :
    Permettent la connexion vers des enceintes ou enregistreurs supplémentaires. Ces liaisons sont généralement symétriques et permettent une liaison de longue distance.
  • MONO :
    C’est une sortie qui regroupe les signaux Gauche et Droit.
  • CENTRE :
    Existe sur certaines consoles seulement et est destinée à alimenter une diffusion centrale.
  • AUXILIAIRES OUT :
    Ce sont les sorties des envois d’auxiliaires. On raccordera sur ces sorties les amplificateurs des haut-parleurs de retour de scène ou les processeurs d’effets. Ces sorties peuvent être asymétriques sur les consoles entrée et milieu de gamme.
  • RECORD :
    Cette sortie est alimentée par la modulation L/R. Elle est généralement asymétrique avec des connecteurs CINCH et destinée au branchement d’un appareil d’enregistrement stéréo grand public.
  • CASQUE :
    Sortie destinée au raccordement d’un casque pour l’écoute isolée des AFL, PFL ou MIX.
  • Control room :
    Sortie pour le raccordement des haut-parleurs de monitoring en enregistrement plus particulièrement. Elle suit la modulation présente sur la prise casque et permet d’écouter une voie seule (PFL, AFL) ou la modulation présente sur le MIX.


On peut également trouver quelques entrées supplémentaires :


  • STÉRÉO RETURN ou AUX RETURN :
    Ce sont des entrées supplémentaires au niveau ligne pour raccorder des équipements du type processeurs d’effets, lecteurs CD, K7, MD… Ces entrées sont généralement moins complètes.

  • Track return :
    C’est une entrée stéréo avec réglage de volume uniquement, permettant le raccordement de la sortie de notre appareil d’enregistrement à la sortie monitoring ou à la sortie principale afin de réécouter le mixage qui vient d’être enregistré sans toucher à l’état de la console. Cette entrée supplémentaire peut aussi servir à diffuser un lecteur CD, MD… lorsque toutes les voies d’entrée sont utilisées.

  • Tone, gen :
    Permet de générer et d’envoyer plusieurs types de signaux (400 Hz, 1000 Hz, 10 kHz, bruit rose…) vers les sorties de la console pour caler des niveaux, tester des départs…

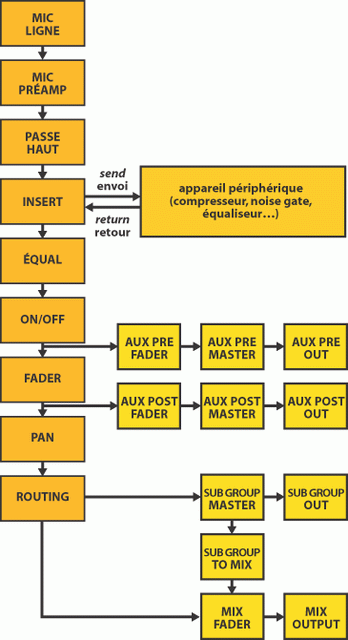

Synoptique d'une voie d'entrée console :

synoptique_voie_console


Sur le panneau de raccordement des sorties (MIX, GROUPES) se trouve généralement un point d’insert qui permet de raccorder des équipements périphériques tels qu’un égaliseur au 1/3 d’octave, un compresseur etc.
