Objectifs

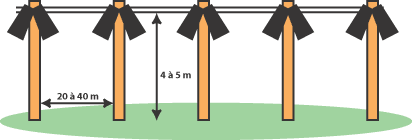

Sonoriser un ensemble de rues, un parcours sportif ou culturel… avec diffusion de messages parlés et de la musique d’ambiance.

Principe

La résistivité des câbles haut-parleur et la faible tension du signal véhiculé engendrent de grandes pertes en ligne lors d’installations faisant intervenir des longueurs importantes de câbles.
Pour pallier cette situation, il existe une technique : la ligne 100 volts.

On place après l’amplificateur un transformateur élévateur de tension présentant à sa sortie une tension de 100 volts qui pourra être distribuée sur plusieurs centaines de mètres sans perte notable. Chaque enceinte est dotée d’un transformateur abaisseur qui redonne au signal une tension normale pour attaquer les haut-parleurs.

Avantages :

Elimination des pertes en ligne.

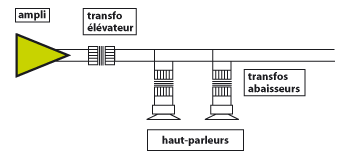

Installation facilitée, les enceintes étant raccordées en parallèle à une simple ligne de distribution (voir schéma).
Les transformateurs d’enceintes possèdent plusieurs enroulements permettant de sélectionner individuellement leur puissance de fonctionnement.

Inconvénients :

Bande passante réduite (peu de basses et d’aigus) mais suffisante à la compréhension de la parole et la musique d’ambiance.

La ligne des 100 volts

Technique

Matériel nécessaire :

• haut-parleurs 100 volts type Bouyer RB35
• amplificateur/mélangeur capable d’alimenter le nombre de HP installés (puissance adaptée)
• microphone et platine CD ou K7
• câble électrique 2 conducteurs 1,5 ou 2,5 mm²
